發電廠站電氣設備多、電壓高、連續運轉周期長，長期運行過程中發電設備、變壓設備、開關柜開關觸點及電纜接頭等重要部位極易出現過熱現象，如果不能及時發現，具有引發嚴重事故的可能性。目前大都采取人工巡檢方式，依靠巡檢人員對設備溫度進行檢測，不能實現在線監測。
1.系統介紹
發電廠站電氣安全監控系統采用國際先進的光纖光柵溫度傳感技術，具有耐高壓、不受電磁干擾、本質安全、長期可靠、易擴展等優點，對發電及供電系統的發電機、高壓開關柜、環網柜、室外及地下電纜接頭等監測點的溫度進行實時在線監測; 該系統的軟件系統實時顯示當前溫度，利用數據庫管理具有很強的數據分析功能，是解決電力系統火災預警的最佳方案，對于保障供電網絡穩定運行、工礦企業的安全生產具有重要意義。
2.系統特點
安全性高：系統的信號處理和控制單元處于遠離工作區域的控制室，溫度信息通過光信號傳輸，不受電磁干擾，防潮濕，絕緣性能強，本質安全。

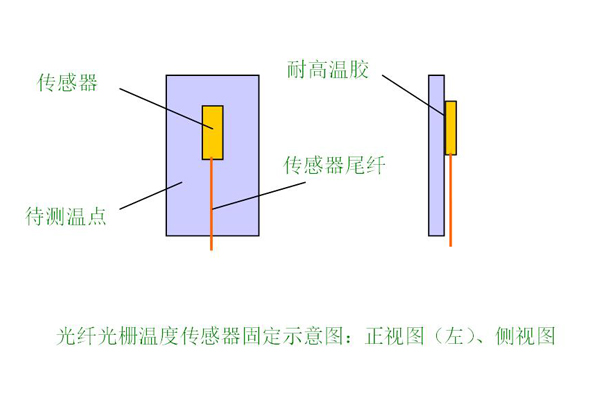

精確度高：采用光纖光柵溫度傳感器，精度±0.5℃，分辨率0.1℃。
定位準確：通過獨有的軟件技術，能夠快速定位測點的區域或物理位置。
實時監測：系統能夠滿足實時在線、全天候測試的需要。
快速響應：系統響應時間短，確保事故能夠得到及時處理。
簡單直觀：系統的顯示屏上可以直接看到各測點的溫度情況，在設定溫度告警門限后，系統自動提供聲光報警。
布設方便：可以根據工程需要，靈活調整探頭的布設位置。
兼容性好：通過各種通訊接口（串口、網口等），可以實現與外部系統的良好結合，提高系統之間的數據交換速度。
3.系統功能
顯示功能：立體流程畫面的顯示功能；具有多種類型圖表、系統圖、曲線圖，用戶界面更加直觀。
分析功能：歷史趨勢顯示，對未來趨勢進行評估，提供檢修參考信息。
報警功能：根據實際情況設定不同地點的預警值、火警值、報警級別及地理位置名稱；系統可設置聲音報警功能。
上傳功能：實時溫度數據網絡上傳，輕松實現無人值守。
自檢功能：系統中某一個傳感器出現故障，可通過軟件甄別出故障傳感器。
表格定制：用戶可定制各種表格：實時數據表、歷史數據及統計報表、報警一覽表等。
查詢功能：可以在系統圖上直接查詢設備信息、運行溫度、統計信息等。
